この無線受信機は、ワゴ I/O システムとRS485で接続します。
RS485 シリアルモジュール (750-653/003-000 あるいは 750-652)、バスコントローラおよび CoDeSys 用 EnOcean ライブラリが必要となります。
RS485シリアルモジュールを使うにあたって、以下の条件があります。
-1台のシリアルモジュール当り最大 2台の無線受信機まで接続可能
この無線受信機は以下の2つのモードで使用することが可能です。
1. フィルターモード：受信機内部のメモリに送信機 (スイッチ) のアドレスを登録する方法
2. ゲートウェイモード：無線信号を単純に RS485 信号に変換する方法
無線受信機はネジ (同梱されていません) で壁に取り付けることができます。
また、磁気アンテナは金属板上に固定しなければなりません。
オフィスで使用するときは、全て天井に固定することができます。
| 製品説明 | 型番 | 包装単位/個数 |
|---|---|---|
| RS485 無線送受信機, IP 42 | 0758-0010/0039-7933 | 1 |
| (STC65-RS485 EVC 315MHz) | ||
| システム仕様 | ||
| 伝送プロトコル (無線) | EnOcean | |
| 周波数帯 | 315MHz | |
| 送信電力 | 10 mW | |
| 重量 | 110g(外部アンテナなし) | |
| 寸法(mm)L×W×H | 78×58×45.5 | |
| 動作温度 | -20℃〜＋60℃ | |
| 保護等級 | IP42(EN60529) | |
| 標準規格 | ||
| FCC ID | ||
| IC | ||
| 日本電波法(MIC マーキング) | (製品は未承認) | |
| アクセサリ | ||
| RS485 シリアルモジュール | 750-653/003-000 | |
| RS232C/RS485 シリアルモジュール | 750-652 | |
| Codesys 用専用ライブラリ | EnOcean_RS485_03.lib(サイトよりダウンロード可能) | |
| 技術仕様 | ||
| 電源電圧 | DC 15 ～ 24V または AC 24V ±10% | |
| 消費電流(DC24V) | 最大 25 mA | |
| インターフェース | RS485 | |
| EｎOcean 無線信号を RS485 で送信 | ||
| 通信パラメータ | 9600/E/8/1 (設定可能) | |
| 終端抵抗 | 120 Ω, ジャンパによりセット | |
| 取付金具 | 端子ネジ、最大 1.5mm² | |
| ハウジング | 材料：ABS | |
| カラー | ホワイト、RAL 9010 同等 | |
| アンテナ | 外部受信アンテナ、固定用磁石付 (同梱) | |
| アンテナ用コンテナ | FME メス型コネクタ | |
| 最大送信機数 | フィルターモード時 | 最大 32 (1ユニット毎) |
| ゲートウェイモード時 | (1つの RS485 バス毎) | |
| 9.6kbbs の時 約 50 | ||
| 19.2kbbs の時 約100 | ||
| 38.4kbbs の時 約170 | ||
| 115.2kbbs の時 約250 | ||
寸法

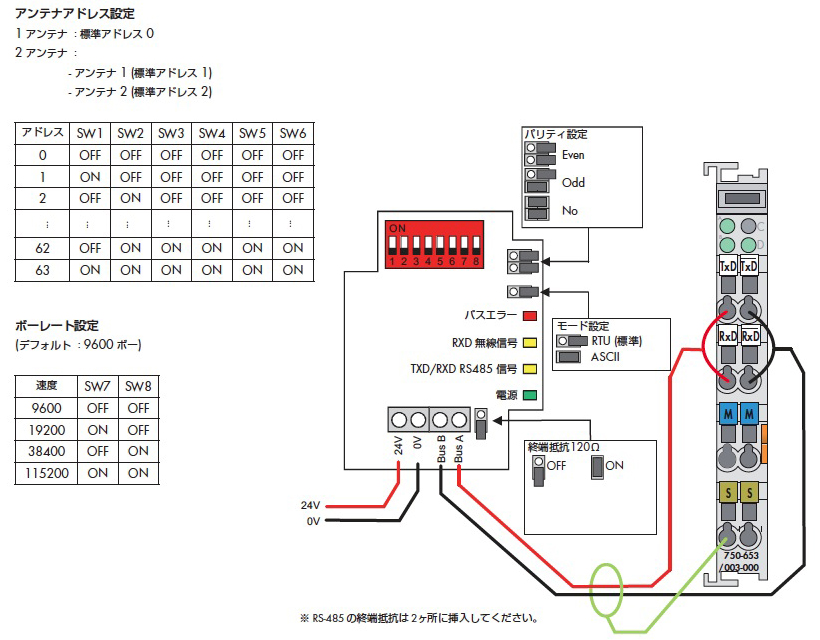

EnOcean 送受信機をワゴ I/O システム 750-653/003-000 シリアルモジュールに接続
※図は参考のみで、内容は仕様変更により変わることがあります。
